設備簡介

本設備主要用于圓柱類/聚合物電池組合中的電池與鍍鎳鋼帶或鎳帶手動焊接，并保證電池與鍍鎳鋼帶或鎳帶焊接拉力大于等于30N，焊接電壓鎖定技術，防止網壓波動影響焊接電流；焊接脈沖寬度可調，焊接飛濺小，焊點不變色。具有兩段電流檢測比較功能，電流異常聲光報警，有效防止虛焊假焊現象的出現，具有故障自診斷功能，顯示相應故障點，方便維修。

產品參數

產品名稱：直流逆變龍門式點焊機

工作電壓：AC220V±10% ? 50HZ功率≤1000W

產品型號：CAC-DH-JYL03

外形尺寸：710（長）×820（寬）×1310（高）mm

設備重量：約50KG

焊接電源：高頻直流逆變電源5000A

工作氣源：0.3-0.5Mpa

預接電流：500A—5000A可調，精確度1A

點焊行程：70mm

焊接電流：500A—5000A可調，精確度1A

焊接速度：05s/點

焊接時間：1.0ms—20ms可調，精確度0.1ms

鎳片厚度：0.1MM—0.3MM（0.2—0.25MM厚度鎳片需開槽）

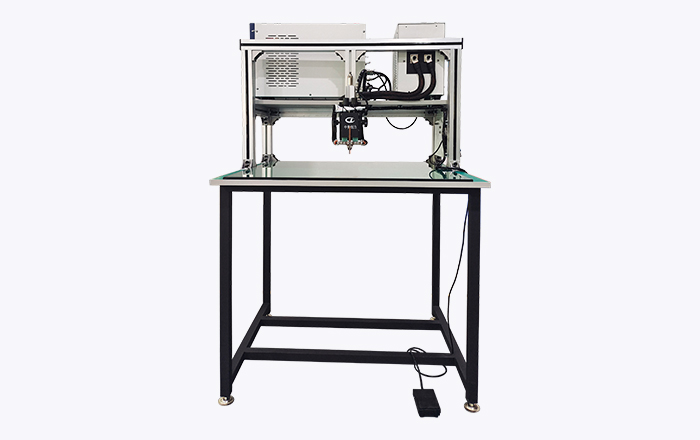

設備展示
